Кран шаровой фланцевый укороченный AISI 304/316, PN 10/16/40, DN15-150

 Кран шаровой фланцевый укороченный AISI 304/316, PN 10/16/40/63, DN15-150

Кран шаровой фланцевый с ручным приводом для управления потоком рабочей среды в трубопроводе

• Рабочая среда: пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
• Температура рабочей среды: −20...150°С
• Рабочее давление: 0,0...6,3 МПа
• Диаметр условного прохода: 15...150 мм
• Материал корпуса: нержавеющая сталь
• Материал уплотнения: PTFE
• Присоединение: фланцевое F½"...F6"
• Стандарт присоединения крана к приводу – ISO5211
•
  Кран шаровой фланцевый КПР-1Ф с ручным приводом предназначен для управления потоком рабочей среды в трубопроводе
  Особенности:
• Угол полного поворота: 90°
• Долгий срок службы
• Технические характеристики:

  Параметр	Значение
  Рабочая среда	Пар, вода, горячая вода, воздух, инертные газы, природный газ, масла, азотная кислота, уксус
  Материал	Корпуса: нержавеющая сталь Уплотнения: PTFE
  Температура рабочей среды	−20...150°С
  Рабочее давление	0,0...1,6 МПа
  Диаметр условного прохода	15...100 мм
  Присоединение крана	Фланцевое F½"...F4"
  Стандарт присоединения крана к приводу	ISO5211
  Модель ручного привода	ПРК2


  Модификации:

  Модель	Ду, мм	Kv, м³/ч	Присоединение	Посадочный размер, мм	Вес, кг
  КПР-1Ф-015 FSP	15	20	F½"	9×9	1,1
  КПР-1Ф-020 FSP	20	38	F¾"	9×9	1,4
  КПР-1Ф-025 FSP	25	69	F1"	11×11	1,9
  КПР-1Ф-032 FSP	32	93	F1¼"	11×11	3
  КПР-1Ф-040 FSP	40	144	F1½"	14×14	4
  КПР-1Ф-050 FSP	50	229	F2"	14×14	5
  КПР-1Ф-065 FSP	65	404	F2½"	17×17	7,5
  КПР-1Ф-080 FSP	80	573	F3"	17×17	10,1
  КПР-1Ф-100 FSP	100	936	F4"	19×19	12,5


  Таблица выбора привода для крана КПР-1Ф:

  Модель крана	Посадочный размер, мм	Крутящий момент, Н·м	Модель привода
  			Ручной ПРК	Пневмоприводы		Электроприводы
  				ППР1	ППР2	ЭПР1	ЭПР4
  КПР-1Ф-015	9×9	12	-015, -020	-040	-040	–	–
  КПР-1Ф-020	9×9	15	-020	-052	-040	-003	–
  КПР-1Ф-025	11×11	18	-025, -032	-052	-052	-003	-010
  КПР-1Ф-032	11×11	20	-032	-063	-052	-003	-010
  КПР-1Ф-040	14×14	35	-040, -050	-063	-063	-008	-010
  КПР-1Ф-050	14×14	48	-050	-075	-063	-008	-010
  КПР-1Ф-065	17×17	55	-065, -080	-083	-083	-015	-020
  КПР-1Ф-080	17×17	85	-080	-092	-083	-015	-020
  КПР-1Ф-100	19×19	110	-100	-105	-105	-060	-020

  Рекомендуется устанавливать на кран либо соответствующий ему тип привода ППР или ЭПР из таблицы, либо следующий за ним. Для ППР также возможна установка приводов на один или два типоразмера больше номинального с применением переходников ПП44 и ПП84.
  Например, на кран  КПР-1Ф-015 можно поставить ППР1-040, а при необходимости (высокое давление среды, срочная замена и т. д.) возможно установить и ППР1-052, -063.
  Если посадочный размер привода больше посадочного размера крана, то нужно использовать переходник типа «звезда-квадрат» ПП84, при необходимости в комбинации с переходником «квадрат-квадрат» ПП44.

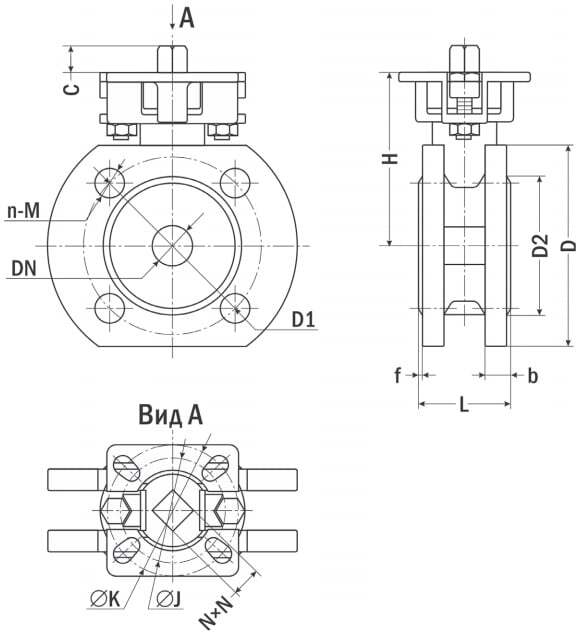

  Габаритные размеры



  Модель	Размеры, мм
  	DN	b	C	D	D1	D2	f	∅J	H	∅ K	L	n-M	N×N
  КПР-1Ф-015	15	10	10	74	65	50	2	42 (F04)	60	50 (F05)	35	4-12	9×9
  КПР-1Ф-020	20	11	10	105	75	60	2	42 (F04)	65	50 (F05)	40	4-12	9×9
  КПР-1Ф-025	25	13	12	115	85	70	2	42 (F04)	69	50 (F05)	43	4-12	11×11
  КПР-1Ф-032	32	15	12	135	100	85	2	42 (F04)	75	50 (F05)	55	4-16	11×11
  КПР-1Ф-040	40	16	15	145	110	90	2	50 (F05)	84	70 (F07)	65	4-16	14×14
  КПР-1Ф-050	50	16	16	132	126	105	3	50 (F05)	92	70 (F07)	69	4-16	14×14
  КПР-1Ф-065	65	18	18	180	144	125	3	70 (F07)	108	102 (F10)	95	4-16	17×17
  КПР-1Ф-080	80	21	23	178	160	138	4	70 (F07)	120	102 (F10)	120	8-16	17×17
  КПР-1Ф-100	100	22	20	215	190	170	3	70 (F07)	130	102 (F10)	140	8-16	19×19
